海綿城市是一個新興的城市水資源管理的概念。 意在讓城市在暴風雨等有強降水的自然災害面前具備更佳的適應能力。海綿城市可以更高效的對各種水源進行利用，其往往具備雨時吸水、蓄水、滲水、凈水，需要時將蓄存的水“釋放”并加以利用的能力。人們總說：“時間就像海綿里的水，擠一擠總會有的”，可見海綿就像容器一樣，具有盛水不漏的特性。前幾年，雨后洪澇已經是一些中、大型城市的常態，為了有效地解決城市內澇的現象，從而進一步優化城市的生態環境，人們開始提出“海綿城市”的概念。
海綿城市，顧名思義就是城市像一塊兒海綿體一樣，當雨水降落時，可以瞬間吸干水分，不造成洪澇的現象。建造海綿城市需要從城市水系、道路、園林綠地等多種方面著手，這里面急需優化的就是道路了。

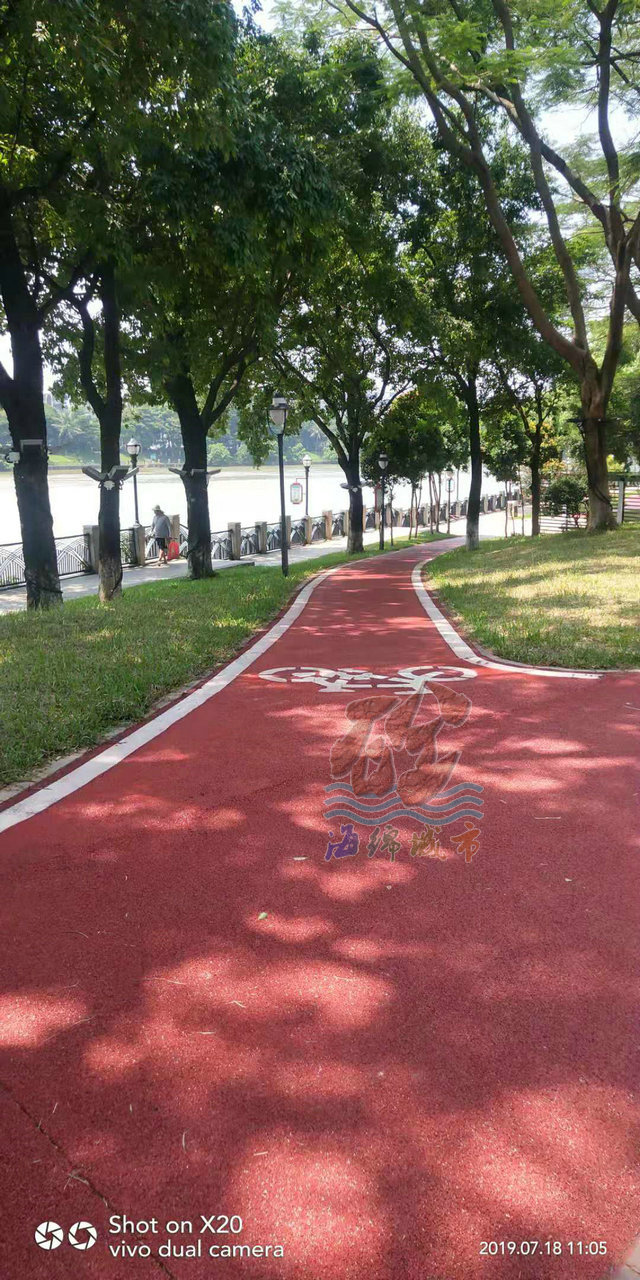

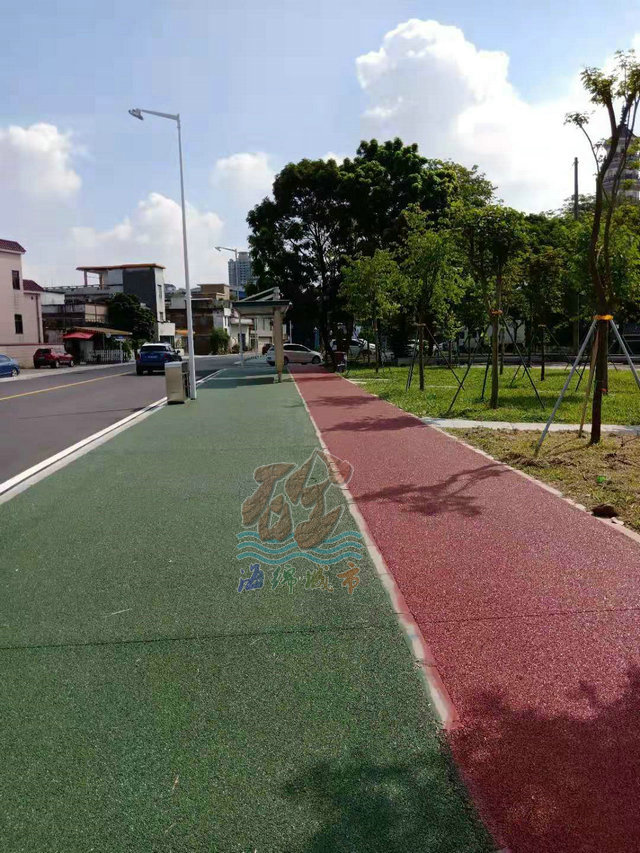

      當你走在城市中的康莊大道上，多彩的路面，整齊的鋪設在你的腳下，這些城市道路在越來越美觀的同時，也兼具了透水功能，它以“海綿化”改造的身影遍布在每座城市中的大街小巷，以其高顏值的外表為城市的環境裹上了彩色的大衣。它，就是透水混凝土地坪，是海綿城市建造的核心科技！

      隨著社會的變遷和城市的發展，現在的透水混凝土地坪多以凝膠增強劑、乳化反應劑、著色劑、彩色保護劑等多種添加劑配制而成，它的表面包覆著粗骨料，與膠結料相粘結，從而形成均勻分布的蜂窩狀，是一種多孔、輕質且無細骨料的新型混凝土。它具有很強的透水能力，能使雨水快速滲入到地下。透水混凝土地坪還有一個好處就能夠及時的補充城市的地下水，從而促使水循環，這種“會呼吸”的透水混凝土，有效地緩解了城市的熱島效應，讓城市的路面不再發熱，是解決雨水和地下水之間的回補和釋放，促進建設海綿城市的重要途徑之一。

      透水混凝土地坪有高透水性、高散熱性、抗凍融性三個特點。我們先來說說它的高透水性，透水混凝土地坪的空隙率在15%到25%左右，透水能力更是達到了每米每小時31-52升，它的透水能力遠遠遠高于最有效的排水配置的速率，可有效地緩解城市排水的壓力；其次，是它的高散熱性特點，由于透水混凝土地坪的密度較低，所以它的熱儲存能力也隨之降低，這種特性會使整個鋪裝地面擁有較低的溫度，從而大大緩解城市的“熱島效應”；最后，讓人稱奇的是透水混凝土地坪具有抗凍融性，由于它本身有較大的孔隙率，所以它的凍融指數為1.01，比一般的混凝土路面具有更強的抗凍融能力，不會受凍融影響而產生地面斷裂的現象，這就造就了它的耐久性使用壽命。
透水混凝土地坪讓水在城市的遷移活動中變得更加地“自然”，可同時適用于市政、公園、體育場館、人行道等多種領域，它的超高吸水能力與高顏值外表可同時滿足城市的“海綿化”建造和環境建造，但值得注意的是，應該規范透水混凝土地坪的施工階段，不可盲目追求工程進度，在透水混凝土的攪拌過程中不可為了艷麗的顏色添加過多的著色劑，以免出現過厚過硬、過薄過脆的次品，或產生拉低海綿城市建造進程的問題。同時，除了透水混凝土地坪的應用，還應研發更多的新型科技產品，打造新型的“海綿城市”！

海綿城市中透水混凝土原材料的選擇:

      透水混凝土基本材料組成：潔凈的小石子、高標號的水泥、透水混凝土增強劑、面層保護劑、彩色顏料、水等幾種材料。由于透水混凝土主要是依靠小石子表面的包裹料漿局部相互粘結，石子之間形成相互連通的均勻孔隙，為保證混凝土攤鋪后表面平整美觀，孔隙小而均勻，同時石子顆粒之間膠結牢固，故石子一般采用單級配碎石，粒徑一般5～8mm 或10～15mm，要求外觀規整、無棱角，針片狀顆粒的含量應小于1%，含泥量不大于0.5%，壓碎值小于15%

為保證透水混凝土的孔隙率（20%以上）和抗壓強度（C20～C30），一般采用P42.5 以上標號的水泥進行拌制，要求水泥3d 抗壓強度應大于27.0MPa 以上，28d 抗壓強度達到50.0MPa 以上。為提高透水混凝土道路的抗折強度，還要摻加水泥質量2%左右的透水混凝土增強劑。試驗表明，摻加增強劑后，透水混凝土的抗壓強度一般可以提高20%-40%左右，抗折強度可以提高30%以上，同時還可以有效改善透水混凝土的后期泛堿現象，對增強劑的摻加量必須通過試驗來確定。對于彩色顏料的選用和摻量，應通過試驗驗證其攪拌分散性和耐磨性，應優先選用耐候性好的無機類顏料；面層保護劑的選用應重點考慮耐磨性和抗老化性能。

相關文章推薦：如何打造一條透水混凝土海綿路
